Reparación de la placa TFE-ISO-RL 000303006700 Thermowatt para termo eléctrico
El termo deja de calentar, la pantalla no responde, se reinicia o parece encender con normalidad pero no activa las resistencias. Ante estos síntomas es frecuente sospechar de la electrónica, aunque sustituir la placa sin comprobar el resto del aparato puede convertir una avería reparable en un gasto innecesario. En Sator Electrónica trabajamos sobre la misma placa TFE-ISO-RL 000303006700 enviada por el cliente, realizando primero un diagnóstico para determinar si el defecto se encuentra realmente en el circuito y si su reparación es técnicamente viable.

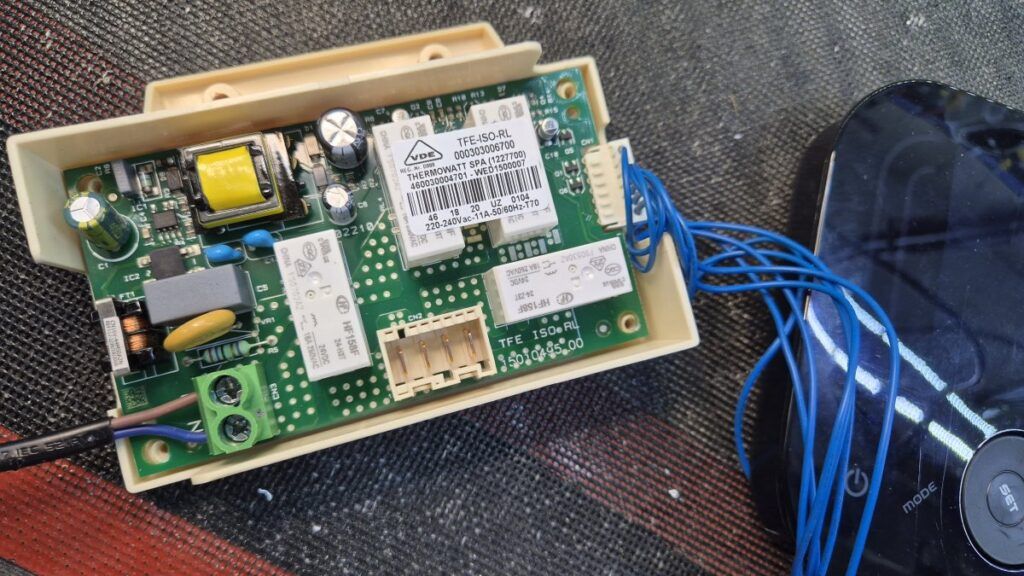

La unidad de la imagen está identificada mediante una etiqueta con las marcas TFE-ISO-RL, 000303006700, Thermowatt SPA (1227700) y 460030004701. También aparece la indicación eléctrica 220-240 V AC, 11 A, 50/60 Hz y T70. Estas marcas son más fiables para identificarla que el aspecto general de la carcasa o el color del circuito impreso.
Qué pieza es y qué trabajo realiza habitualmente
Se trata de una placa electrónica de potencia y control para un calentador de agua eléctrico. En este tipo de aparatos, el circuito suele recibir la alimentación de red, generar las tensiones auxiliares necesarias para la electrónica de control e intervenir en la activación de las cargas mediante relés. La placa fotografiada incorpora una etapa de entrada, componentes de filtrado y protección, una fuente auxiliar con transformador, varios relés y conectores para comunicarse con otros elementos del termo.
La función exacta de cada terminal no debe deducirse únicamente por su posición. Según la configuración del aparato, el circuito puede relacionarse con resistencias calefactoras, sensores, interfaz de usuario, protecciones y cableado interno. Por este motivo, durante el diagnóstico no se comprueba solo si existe una zona quemada: se analiza la relación entre el síntoma comunicado, el estado de los bloques electrónicos y las señales que la placa puede recibir del resto del calentador.
Síntomas que pueden hacer sospechar de esta placa
Los siguientes comportamientos son compatibles con una avería electrónica, pero no demuestran por sí solos que la placa sea la única causa:
- El termo no enciende: puede existir un fallo en la entrada de alimentación, protección, fuente auxiliar o circuito de control. Antes de culpar a la placa también debe descartarse la falta de tensión externa, un cable deteriorado o una protección térmica abierta.
- La interfaz se apaga o se reinicia: una alimentación auxiliar inestable, condensadores degradados, soldaduras defectuosas o una carga externa anómala pueden provocar reinicios.
- El aparato enciende pero no calienta: se revisan relés, pistas y conexiones de potencia, aunque también es necesario comprobar las resistencias calefactoras, los limitadores térmicos y el cableado.
- Calienta de forma intermitente: puede deberse a contactos de relé deteriorados, terminales recalentados, soldaduras fisuradas o una lectura irregular de sensores.
- Se escucha el relé, pero la resistencia no trabaja: el accionamiento acústico no confirma que sus contactos conduzcan correctamente. También podría existir una interrupción fuera de la placa.
- Salta una protección eléctrica: no debe intentarse rearmar repetidamente. La causa podría encontrarse en la placa, en una resistencia con fuga, en humedad, en el cableado o en otro elemento conectado a la red.
- Hay olor, decoloración o un conector recalentado: es necesario inspeccionar el circuito y el terminal asociado. Sustituir solo la placa sin corregir un contacto flojo puede repetir el daño.
Cómo identificamos correctamente la TFE-ISO-RL
La referencia principal confirmada es el MPN 000303006700. También deben anotarse TFE-ISO-RL, 460030004701 y Thermowatt SPA 1227700. En la placa se aprecia además la inscripción TFE ISO-RL y una numeración de circuito. Para comparar una unidad deben revisarse conjuntamente:
- La referencia completa de la etiqueta, sin confundirla con números del aparato o códigos de barras.
- La cantidad, posición y formato de los conectores.
- La entrada mediante bornero y la distribución de relés.
- La revisión o versión impresa en el circuito.
- La forma de la carcasa, anclajes y recorrido del cableado.
- El modelo y código de producto completos de la etiqueta del termo.
Catálogos especializados relacionan esta referencia con una placa Thermowatt utilizada en determinados calentadores Ariston y citan el código de repuesto 65152962. También la asocian con versiones ABS VLS EVO Wi-Fi de distintas capacidades. Esta información sirve como orientación documental, pero no debe utilizarse como única prueba de compatibilidad: antes de sustituir una placa hay que contrastar el modelo completo, el código de producto, la versión, los conectores y todas las marcas de la unidad original.
Qué se comprueba durante el diagnóstico de taller
La placa se recibe identificada y acompañada, siempre que sea posible, de una explicación del fallo. Tras una inspección visual se buscan terminales flojos, pistas dañadas, zonas carbonizadas, contaminación, corrosión, condensadores alterados y soldaduras con fatiga térmica. También se revisan las protecciones de entrada y la posible presencia de cortocircuitos antes de aplicar procedimientos de prueba controlados.
En la etapa de alimentación auxiliar se comprueba si existen componentes abiertos o degradados y si la fuente presenta un comportamiento coherente. En la zona de potencia se examinan los relés, sus soldaduras, las pistas y los terminales sometidos a corriente. Un relé puede tener una bobina funcional y, sin embargo, presentar contactos deteriorados; por eso una comprobación limitada a escuchar el clic no es concluyente.
Los conectores también aportan información. Una zona recalentada puede señalar resistencia de contacto, suciedad, presión insuficiente o un terminal mal crimpado. Si el problema procede del mazo de cables, de una resistencia o de un sensor, reparar la electrónica sin resolver la causa externa puede provocar una recaída. La conclusión del taller debe separar el daño encontrado en la placa de los defectos que solo pueden verificarse con el aparato completo.
Desmontaje, envío y posterior montaje
Un termo eléctrico trabaja conectado a la red y puede conservar agua caliente y energía en determinados componentes. Antes de acceder a su interior hay que desconectarlo completamente de la alimentación, verificar la ausencia de tensión y evitar cualquier intervención si no se cuenta con formación adecuada. No recomendamos realizar mediciones en vivo fuera de un entorno técnico preparado.
Antes de desconectar cables conviene fotografiar claramente cada conector, etiquetar los mazos y anotar la orientación de la placa. No debe tirarse de los cables ni forzar pestañas envejecidas. Para el transporte, la placa debe enviarse seca, protegida contra descargas electrostáticas y golpes, preferiblemente dentro de su carcasa si esta ayuda a proteger conectores y cableado. No deben utilizarse adhesivos directamente sobre el circuito.
Después de la reparación, el montaje debe respetar el recorrido original de los cables, la fijación mecánica, la separación respecto a zonas calientes y el apriete correcto de terminales. La prueba final en el aparato debe incluir la revisión de posibles fugas de agua, estado de sensores, resistencias y protecciones térmicas. Si no se dispone de medios para hacerlo con seguridad, debe intervenir un profesional cualificado.
Errores frecuentes al diagnosticar o cambiar esta electrónica
- Comprar una placa porque la carcasa se parece, sin comparar todas las referencias.
- Dar por averiada la electrónica cuando el fallo está en la resistencia, el limitador, un sensor o el cableado.
- Montar conectores desplazados, invertidos o en una revisión distinta.
- Manipular el circuito conectado a la red o con humedad presente.
- Sustituir un relé sin comprobar el estado de sus pistas, contactos, mando y carga asociada.
- Ignorar un terminal recalentado y provocar que el daño vuelva a aparecer.
- Enviar la placa sin indicar el síntoma, dificultando la reproducción razonada del fallo.
Cuándo conviene reparar y cuándo sustituir
La reparación suele ser razonable cuando la referencia exacta es difícil de encontrar, cuando el defecto está localizado y el circuito no presenta carbonización extensa, corrosión generalizada o daños mecánicos graves. También permite conservar la configuración física y los conectores de la unidad original. No obstante, la reparación solo se confirma después del diagnóstico: algunos daños pueden afectar a componentes programados, zonas multicapa o partes no recuperables.
La sustitución puede ser preferible si se dispone de una unidad nueva inequívocamente compatible y la placa original está destruida o ha sufrido daños generalizados. Incluso en ese caso deben revisarse las cargas y el cableado antes de conectar el repuesto. Una placa nueva no corrige una resistencia derivada, un sensor incorrecto ni un terminal defectuoso.
Servicio de reparación en Sator Electrónica
En Sator Electrónica diagnosticamos la misma placa TFE-ISO-RL 000303006700 que recibimos; no se promete una sustitución automática ni se presupone el resultado antes de examinarla. Para agilizar la revisión, envíanos fotografías de la etiqueta del termo, de los conectores y de ambas caras del circuito, junto con una descripción precisa del síntoma.
